Cum montezi un DVR sau NVR pe perete sau sub birou

Un DVR sau un NVR de supraveghere nu are nevoie de raft. Are nevoie de un loc în care să nu fie lovit, până unde să ajungă cablurile camerelor și cablul de rețea, și unde să poți umbla ușor la mufe când o cameră nu mai apare, seara târziu. Dacă îl prinzi pe perete sau sub birou, rezolvi toate trei. În ghidul de mai jos îți arătăm cum montezi un DVR sau un NVR pe perete sau sub birou, cu suporți care se reglează după grosimea aparatului și se pot depărta după mărimea lui.

Pe scurt

• Măsoară cât de gros e aparatul, cu tot cu piciorușele de cauciuc. De numărul ăsta depinde ce set îți trebuie.
• 17–54 mm: suporții reglabili standard. Aici intră majoritatea DVR-urilor și NVR-urilor compacte, cu 4 sau 8 canale.
• 22–87 mm: suporții reglabili mari, pentru NVR-urile mai înalte, cu mai multe hard diskuri.
• Doi suporți se pun sub marginea de jos și duc greutatea, iar al treilea se pune peste marginea de sus și ține aparatul pe loc. Câte un șurub de strângere pe fiecare suport apasă aparatul pe perete. În aparat nu se înșurubează nimic.

Din plastic, nu din metal — o spunem de la început

Suporții noștri sunt printați 3D din plastic PETG, nu ștanțați din tablă. I-am făcut așa intenționat: un suport printat poate fi gândit să strângă aparate de aproape orice grosime, pe când un raft fix din tablă nu poate. După montaj sunt rigizi. Dar dacă îți imaginezi un suport din oțel, nu despre asta e vorba și preferăm să afli acum, nu când deschizi coletul.

Cum funcționează suporții

Fiecare suport are forma literei L. Baza se prinde în perete cu șurub, iar brațul trece peste marginea aparatului. Prin capătul brațului trece un șurub din plastic care se strânge cu mâna pe fața aparatului și îl fixează de perete. La aparatele mai subțiri, unde șurubul singur nu ajunge până la carcasă, înșurubezi un distanțier pe capătul lui, care îl prelungește și se prinde ferm.

Pentru că se reglează, același set se potrivește la orice aparat din intervalul lui. Nu ai nevoie de un suport făcut pentru modelul tău și nici de unul nou când schimbi DVR-ul. Suportul prinde doar grosimea, așa că un aparat lat sau lung nu e o problemă.

Cei trei suporți sunt separați, așa că îi poziționezi cum se potrivește aparatului: mai apropiați pentru un DVR compact cu 4 canale, mai depărtați pentru un NVR lung cu 16 canale. Asta e cea mai mare diferență față de majoritatea suporților pentru DVR, care au o lățime fixă. Aceia merg dacă aparatul tău are fix mărimea potrivită și devin incomozi la aparatele lungi sau înalte. Ai noștri se adaptează în ambele sensuri: șuruburile preiau grosimea, iar distanța dintre suporți preia lungimea.

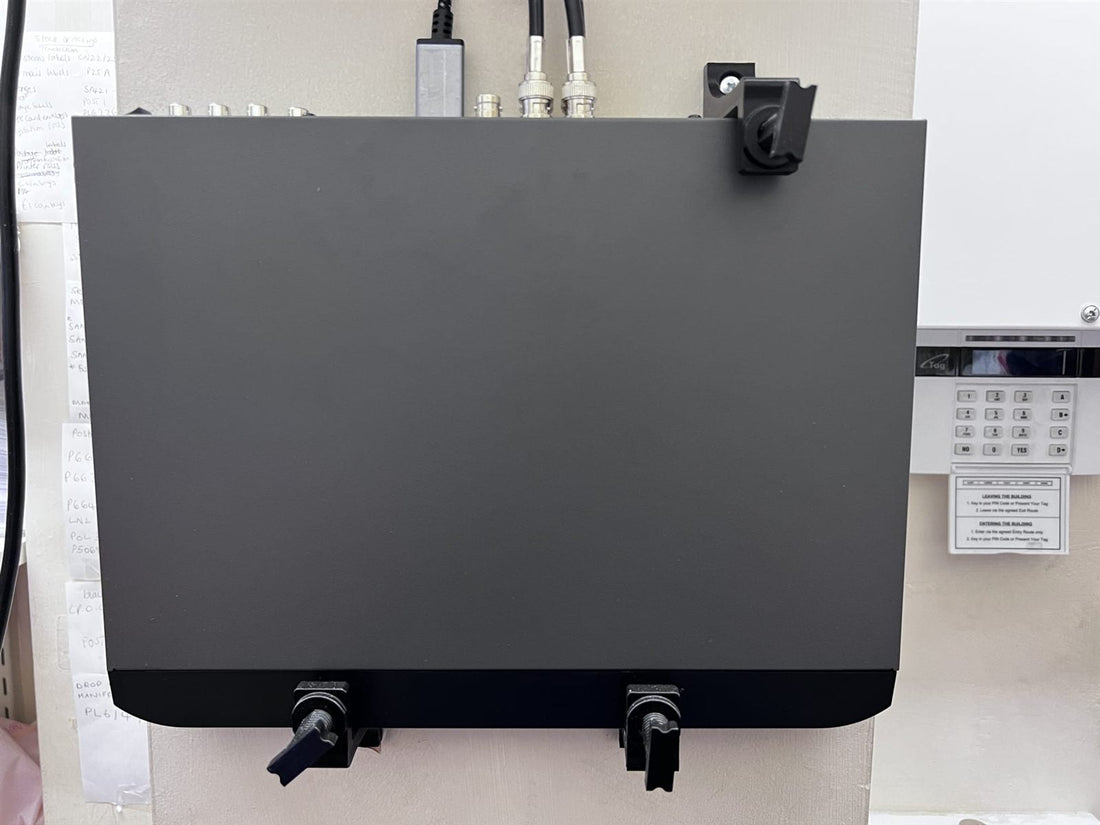

Dintr-o instalare de-a noastră: baza fiecărui suport se prinde în perete, brațul trece peste marginea aparatului, iar șurubul îl apasă pe perete. Partea cu fante rămâne liberă spre cameră.

Pe perete sau sub birou?

Când cineva caută cum să monteze un DVR vertical, de obicei se gândește la aparatul pus pe muchia lungă, cu fața cea mai mare lipită de perete. Așa îl vezi și în pozele produselor noastre. Ocupă cel mai puțin loc pe perete, iar aparatul îl poți întoarce cu mufele în sus, în jos sau într-o parte.

• Vertical, pe perete: cel mai ordonat pe hol, în garaj sau în tabloul de rețea. Întoarce aparatul astfel încât panoul cu mufe să fie spre partea din care vin cablurile, ca ele să intre drept, fără să se îndoaie pe lângă carcasă.
• Sub birou: aceiași trei suporți se prind în partea de dedesubt a blatului, nu în perete. E o variantă des întâlnită în birouri și în camerele de pază, unde monitorul stă pe birou.

Un DVR cu 8 camere pe care l-am montat vertical, cu mufele în sus, ca firele camerelor să intre drept, de sus.

Montajul, pas cu pas

1. Alege locul. Ai nevoie de priză, de cablul de rețea și, dacă folosești monitor, de cablul HDMI, toate la îndemână. Lasă o palmă de spațiu în dreptul mufelor, ca să poți scoate și pune cablurile fără să dai jos aparatul.
2. Marchează cei doi suporți de jos. Ține aparatul acolo unde va sta și marchează găurile pentru doi suporți sub marginea de jos, cam la un sfert din lungime de fiecare capăt. La un aparat lung, depărtează-i mai mult.
3. Dă găurile și pune diblurile. Diblurile din set sunt pentru cărămidă și beton. Pe BCA sau pe rigips folosește dibluri potrivite pentru materialul respectiv sau prinde suporții într-un profil. Un DVR cu hard disk în el e mai greu decât pare.
4. Montează cei doi suporți de jos și așază aparatul pe ei. Apoi marchează și montează al treilea suport peste marginea de sus, la mijloc sau oriunde rămâne loc liber între mufe.
5. Strânge șuruburile cu mâna. E suficient să fie strânse ferm. Ții aparatul lipit de perete, nu îl strivești. Dacă un șurub nu ajunge până la fața unui aparat subțire, înșurubează un distanțier pe capătul lui, ca să-l prelungești.
6. Conectează și aranjează cablurile. Pune totul la loc și verifică dacă revin toate camerele. Câteva coliere pe mănunchiul de cabluri împiedică greutatea lor să tragă de mufe.

Aerisirea și hard diskul

Înainte să alegi locul, uită-te pe unde respiră aparatul. Majoritatea au fante de aerisire sau un ventilator pe laterale sau în spate. Montat vertical, lateralele rămân libere spre cameră, ceea ce e adesea mai bine decât pe un raft aglomerat. Doar nu lipi partea cu fante de peretele unui dulap.

Hard diskului nu-i pasă că stă pe o parte. Producătorii de hard diskuri le declară potrivite pentru montaj orizontal sau vertical, de aceea DVR-urile montate vertical și serverele NAS sunt ceva obișnuit. Ce nu le place hard diskurilor e căldura, așa că un aparat montat într-un loc aerisit stă mai bine decât unul închis într-un dulap.

Sub birou

Montajul sub birou e aceeași treabă, doar întoarsă: cei trei suporți se prind cu șuruburi în partea de dedesubt a blatului, nu în perete.

Singurul lucru de rezolvat dinainte sunt șuruburile. Șuruburile și diblurile din set sunt pentru perete. Blaturile de birou au grosimi foarte diferite, așa că pentru ele nu includem șuruburi. Măsoară grosimea blatului și cumpără șuruburi pentru lemn destul de scurte încât să nu iasă prin partea de sus.

Un raft de care nu mai ai nevoie

Instalatorii aleg des un raft metalic sau un cabinet de perete, pentru că asta găsesc în catalog. Pentru un singur DVR e multă tablă pentru un aparat. Un set de suporți reglabili pune aparatul exact unde ar fi stat raftul, fără raft. Dacă ai deja un rack cu loc liber, folosește-l. Suporții ăștia sunt pentru situațiile în care nu ai.

Întrebări frecvente

Se potrivește la DVR-ul meu Hikvision, Dahua, Reolink sau Swann?

Contează grosimea, nu marca. După datele producătorilor, un Reolink RLN8-410 are 41 mm, iar un DVR Hikvision DS-7208HGHI-K1 are 45 mm, amândouă bine în intervalul de 17–54 mm. Un Swann DVR-5580 (53 mm) și un Hikvision DS-7608NI-K2 cu două hard diskuri (52 mm) sunt chiar la limita de sus, așa că pentru ele setul mare e alegerea mai sigură. Un Hikvision DS-7716NI-K4 cu patru hard diskuri are 71 mm, deci e clar pentru setul mare. În ghidul de mărimi găsești o listă mai lungă.

Trebuie să dau găuri în aparat sau să-l modific?

Nu. Suporții prind carcasa din exterior. Nu se înșurubează nimic în aparat și îl poți da jos desfăcând trei șuruburi.

Suporții din plastic sunt destul de rezistenți pentru un DVR cu hard diskuri?

Sunt rigizi și țin bine un DVR obișnuit de 1U după montaj. Cea mai mare diferență o face în ce sunt prinși: în zidărie sau într-un profil, nu doar în rigips. Nu publicăm o greutate maximă, așa că dacă ai un aparat greu, cu mai multe hard diskuri, întreabă-ne înainte și spune-ne modelul.

În ce parte să fie mufele?

Spre cabluri, de obicei în jos sau într-o parte. Cu mufele în jos nu intră praf sau apă în ele, iar cablurile atârnă firesc.

Pot monta NVR-ul în pod sau în garaj?

Oriunde poate funcționa aparatul, așa că verifică temperatura de funcționare din manualul lui. Peretele unui garaj e de obicei în regulă. Un pod în plină vară nu e un loc bun pentru niciun DVR și nici pentru suporți din plastic.

Ce conține setul?

Trei suporți reglabili, trei distanțiere, trei șuruburi și trei dibluri, suficient ca să prinzi un aparat pe perete. Pentru montajul sub birou îți trebuie șuruburi pentru lemn potrivite pentru blatul tău.
